제품 상세 정보:
|
| 이름: | 탄소 섬유 오토클레이브 | 부채형: | 링 종류 |
|---|---|---|---|
| 히터 소재: | 304 SS | 히팅 파워: | 240 kw |
| 냉각 형태: | 물 | 냉각기 재료: | ss |
| 하이 라이트: | 항공 우주 오토클레이브,산업용 오토클레이브 기계,ASME 표준 탄소 섬유 오토클레이브 |
||

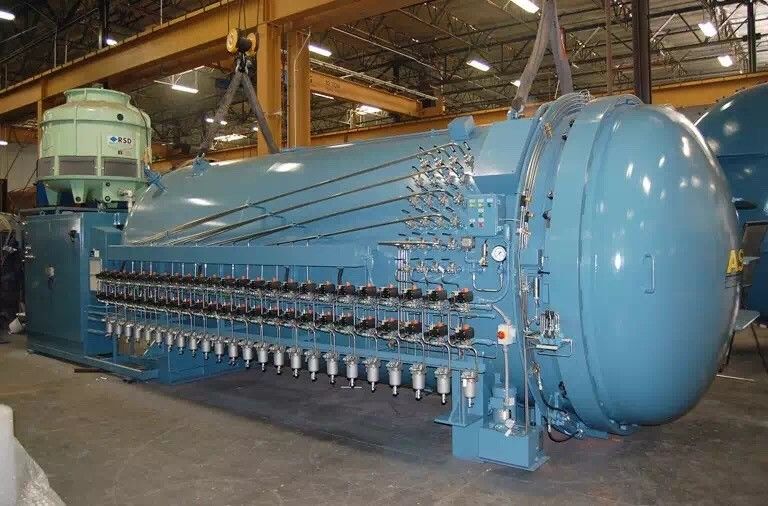

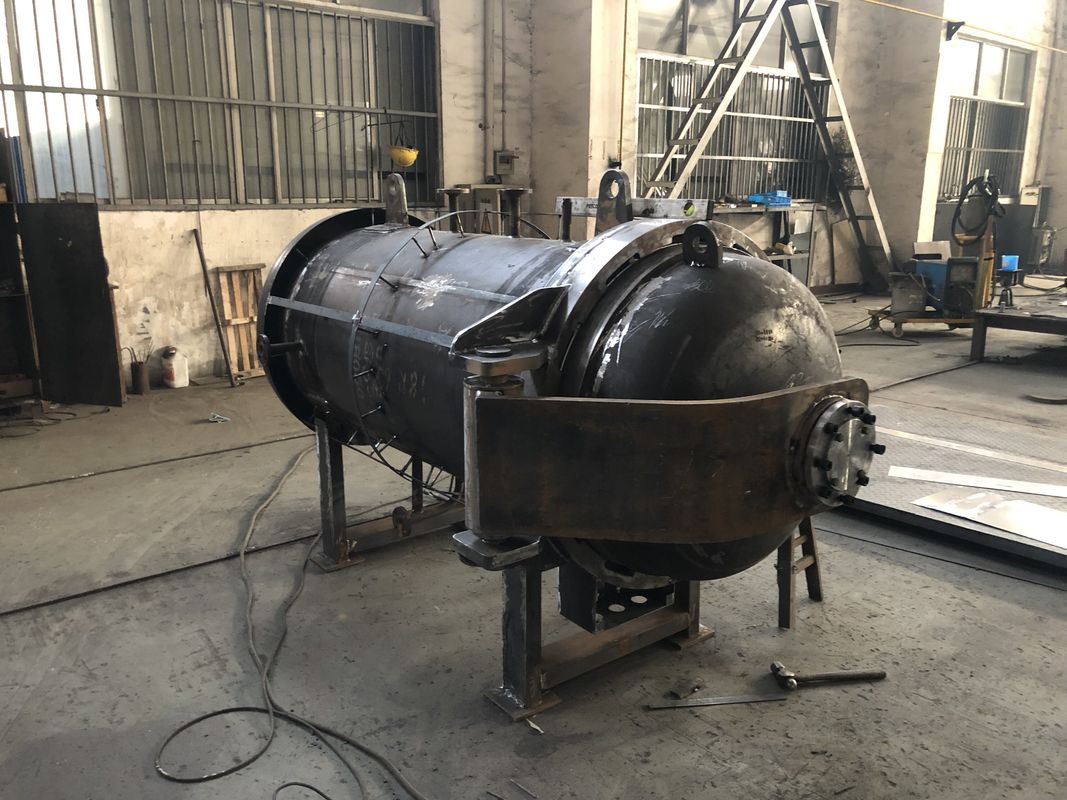

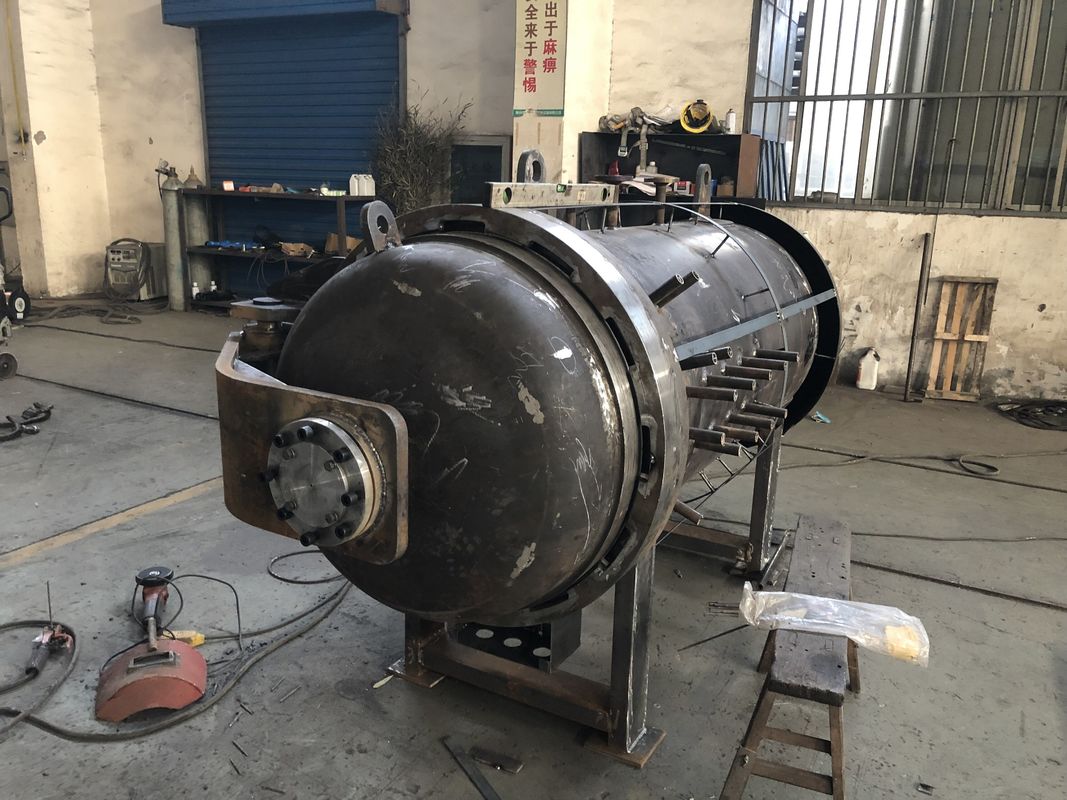

ASME 표준 탄소 섬유 오토클라브 240KW 난방 전력 Φ2200mm × 6000mm
OL2260 복합 오토클라브 자세한 소개
합성 오토칼브Φ2200mm×6000mm 기술 데이터
| 1.1 이름 | 단위 | 데이터 | |
| 사용 | 복합재 | ||
| 오토클라브 유형 | 세트 | 수평 | |
| 문 종류 | 세트 | 수압 측면이 열려 있습니다. | |
| 실제 지름 | mm | 2200 | |
| 실제 길이 | mm | 6000 | |
| 최대 작업 압력 | MPa | 1.6 | |
| 최대 작동 온도 | °C | 250 | |
| 오토클라브 껍질 재료 | SA516 | ||
| 오토클라브 몸체 플랜지 재료 | SA105 | ||
| 단열형 | 내부 단열 | ||
| 단열물질 |
· 알루미노 실리케이트 세라믹 울 (온도 내성) ·,염성 억제) |
||
| 온도 상승률 | °C/분 | 0.1~3°C/분 | |
| 온도 감소율 | °C/분 | 0.1~3°C/분 | |
| 온도가 낮아지는 중지 | °C | 60 | |
| 내부 온도 균일성 | °C | ±2.0 (부하 평균) | |
| 온도 조절 유지의 차이 | °C | ±1.0 (부하 평균) | |
| 열쌍 | 조각 |
· 온도 측정은 K형 열쌍을 사용, 총 12개, 모두 상호 독립 공기 짝 2개, 펌프 온도 측정 10개 |
|
| 압력 상승 속도 | MPa/분 | 0-0.05 (출하를 조정할 수 있습니다) | |
| 압력 방출 속도 | MPa/분 | 0-0.05 (출하를 조정할 수 있습니다) | |
| 압력 조절의 정확성 | MPa | ±0.014 | |
| 오토클라브 표면의 온도 | °C | 실내 온도+20°C, 부품 60°C를 초과하지 않음 | |
| 부하물질 무게 | 1kg | 2000 (자동클라브 안의 레일) | |
| 소음 억제기 | dBA | ₹75 | |
| 1.2 기본 설계 | |||
| 작동 온도 범위 | °C | 5~40°C | |
| 전원 공급 | V | 380V 3단계 | |
| 빈도 | Hz | 50 | |
| 제어 공기 소스의 압력 | MPa | 0.8 | |
| 제어기 공기의 순수성 | -5°C 오일 없는, 이슬 피온트 -5°C | ||
| 사이클 물 압력 | MPa | 0.3 | |
| 1.3 공기주기 시스템 | |||
| 팬 타입 | 반지 종류 | ||
| 팬량 | 1 | ||
| 팬 전력 | KW | 45 | |
| 팬 제어 방식 | 주파수 변환 시작 및 중지 제어 (PID 자동 조정) | ||
| 1.4 난방 시스템 | |||
| 난방 방식 | 전기 | ||
| 히터량 | 조각 | 1 | |
| 히터 소재 | 304 SS | ||
| 열력 | KW | 240 | |
| 열기 | 전력 조절기 (PID) | ||
| 난방 제어기 유형 | PID에 의한 계층적 제어 | ||
| 1.5 냉각 시스템 | |||
| 냉각 방식 | 물 | ||
| 냉각기 양 | 세트 | 1 | |
| 냉각기 재료 | SS | ||
| 냉각 제어 장치 유형 | 주 냉각 조절 밸브 | ||
| 전 냉각 조절 밸브 | |||
| 공기 냉각 조절 밸브 | |||
| 수동 바이패스 | |||
| 1.6 진공 시스템 | |||
| 진공 펌프 유형 | 세트 | 2,흡수 횟수 ≥160m3/h, 한 번 사용 한 번 예비 | |
| 진공 연결량 | 조각 | 8 | |
| 진공 선 | 조각 | 8 | |
| 진공 측정 | 조각 | 8 | |
| 최후의 제한 진공 | MPa | -0.098MPa | |
| 진공 탱크 | M3 | ≥ 0.5 | |
| 진공 부드러운 파이프 | 8개, 2m, 4m, 5m 각각 6개 | ||
| 1.7 제어 시스템 | |||
| 시멘스 PLC+ 터치 스크린 | 세트 | 1 | |
| 슈나이더 부품 | 세트 | 1 | |
| 난방 장치 | 세트 | 2 | |
| 제어판 | 세트 | 2 | |
2,우리 의 오토클라브 의 시스템 과 기능
| 3.1 문 | |||
| 1 | 빠른 개방 메커니즘은 국내외에서 뜨거운 압축 오토클라브의 빠른 개방 문 측면 팔의 장점을 결합하여 설계되었습니다.빠른 문 메커니즘의 회전 및 잠금은 수압 운전 형태로 설계되었습니다.. 개방 문 메커니즘이 열린 후, 그것은 오토클라브의 한쪽에 위치합니다. 뜨거운 압축 탱크는 수압 열기 / 닫기 문 장치를 채택합니다.그리고 탱크 문은 독립적인 지지 구조가 있습니다., 변형 없이 충분한 딱딱함과 강도를 가지고 있습니다. | |
|
| 2 | 고객에 대한 개시 지시 결제금 | ||
| 3 | 밀착용 밀착제는 V형 실리카 고무를 사용하며,온도 저항성260°C, 보통 1000번 이상 사용할 수 있습니다. | |
|
| 4 | 문에는 수동 안전 잠금 장치와 수동 중지 장치가 있습니다. | |
|
| 5 | 오토클라브 내부의 온도를 측정할 수 있습니다. 오토클라브의 압력이 제대로 되지 않을 때 문을 열 수 없습니다. | |
|

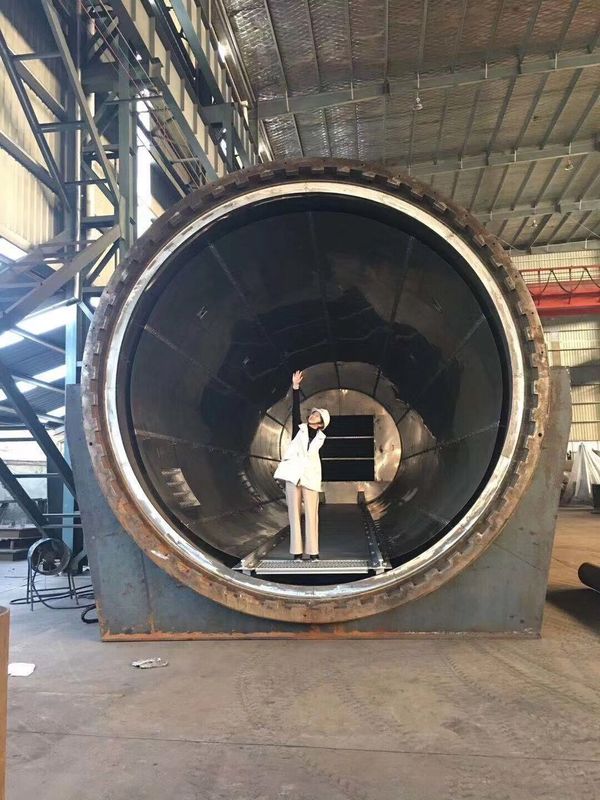

| 3.2 오토클라브 시스템 | |||
| 1 | 설계는 ASME 코드에 따라 이루어집니다. |
|
|
| 2 | 오토클라브 껍질 사용 SA516물질, 바디 플랜지 사용 SA105물질 | ||
| 3 | 페인트: 오토클라브가 완료되면 먼저 닦고, 닦고, 강소를 제거하고, 그 다음 강소를 선착장으로 뿌리십시오. 좋은 항성화 표시; | ||
| 4 | 클라이언트 요구에 따라 할 수 있습니다, 색상 알타를 제공해야합니다. | ||
| 5 | 전체 무게: 약 30t | ||
| 3.3 난방 시스템 | |||
| 1 | 전기 난방, 스테인레스 스틸 튜브로 난방 | |
|
| 2 | 히터는 이동 바퀴와 함께 자동 클라브의 끝에 고정되어 있으며, 일상 유지 보수를 위해 쉽게 제거 할 수 있습니다. | ||
| 3 | 난방 전력: 약 240KW | ||
| 4 | 전력 정규 제어 난방 지역, 높은 효율을 실현하고 경제 할 수 있습니다. | |
|
| 5 | 전력 조절기 분류 접촉기 제어: 난방 안정성 제어, 높은 제어 정확성 | ||
| 6 | PID (자율 설정) 비율 제어 0-100% 출력 | ||
| 3.4 냉각 시스템 | |||
| 1 | 304 스테인레스 스틸 열 교환기, 모든 내부 습한 부분은 스테인레스 스틸입니다 | |
|
| 2 | 이동 가능한 바퀴와 함께 자동 클라브 끝에 고정 된 열 교환기, 일상 유지 보수를 위해 쉽게 제거 할 수 있습니다. | ||
| 3 | PLC 비율 제어 0~100% 출력 제어 냉각 밸브 | |
|
| 4 | PLC 비율 제어 0-100% 출력 제어 냉각 조합 공기 냉각 방법, 분자 습도 냉각 | ||
| 3.4 압력 상승과 압력 방출에 대한 설명 | |||
| PLC 비율 제어 0~100% 출력 압력 상승 밸브 | |
||
| PLC 비율 제어 0~100% 출력 압력 방출 밸브 | |||
| 소음 차단기가 있어 | |||
| 3.4 단열 및 공기 유도 시스템 | |||
| 1 | 단열형:내면 단열 | |
|
| 2 |
· 재료: 알루미노 실리케이트 세라믹 울온도 저항성 ,염증 억제) |
||
| 3 | 단열 두께:100mm | ||
| 4 | 단열 배열판: 스테인레스 스틸 보호판, 탱크 내부의 열 단열 층, 배열 스틸 판은 리벳이없는 구조를 채택합니다.효율적으로 니벳을 확장하고 수축하는 것을 방지합니다., 그리고 열 절연 솜, 그리고 좋은 보호 조치가 있습니다. | |
|
| 5 | 공기 유도 튜브는 스테인레스 스틸로 만들어졌으며 설치 및 유지 보수에 편리하게 리베팅이 없습니다. 공기 유도 튜브의 내부 지름은 3000mm이며 길이는 6000mm입니다.공기 유도 튜브의 두쪽 측면 또한 갈고리가 제공됩니다, 그리고 진공 튜브와 열 쌍을 켜낼 수 있습니다. | |
|
| 3.5 안전 시스템 | |||
| 1 | 공기, 기계 및 전기 문 닫기 잠금 메커니즘이 있습니다. | |
|
| 2 | 온도 이상 알람 / 인터락, 과압 알람 / 인터락, 진공 누출 알람 / 인터락. | ||
| 3 | 팬과 난방 파이프의 연결, 난방 파이프는 팬이 열린 후에 시작할 수 있습니다. | ||
| 4 | 안전 밸브는 ASME 표준에 따라 설치됩니다. | ||
| 5 | 공기의 압력 제로, 온도 감지 시스템, 공기의 압력, 온도는 안전하지 않습니다 압력, 문을 열 수 없습니다, 압력이 사람을 다치게 방지하기 위해. | ||
| 3.6 진공 시스템 | |||
| 1 | 진공 공급원으로 두 개의 진공 펌프가 있으면 회전 윙 진공 펌프 (하나의 사용 및 하나의 예비) 가 채택되며 각 진공 펌프의 펌프 속도는 160m3/h입니다.막 구멍의 진공 압력을 보장합니다 -00.098MPa (전체 압력) | |
|
| 2 | 버퍼 탱크 진공 및 진공 진공 시스템 0.5m fand이 함께 통합되어 있습니다. 안전 밸브가 진공 저장 탱크에 설정됩니다.진공 배지 누출로 진공 파이프 라인이 비워지면, 결함이 시간 단절되지 않기 때문에, 진공 탱크의 압력은 긍정적 압력 값으로 상승, 안전 밸브는 자동으로 열리고 고갈,그리고 진공 저장 탱크와 진공 펌프를 보호. | ||
| 3 | 2 개의 진공 펌프는 1 시간마다 자동으로 전환 할 수 있습니다. 제한된 보호 진공 펌프 서비스 수명 | ||
| 4 | 진공 시스템은 측정되고 분리되고 8 방향 진공 파이프 라인 DN15은 높고 진정한 공기 공 밸브로 제어됩니다.8 방식은 압력 송신기를 통해 진공도를 측정하는 데 사용됩니다 ( 진공도를 조정하고 수치 값을 설정 할 수 있습니다), 검출 정확도가 높습니다. 각 선택 진공 파이프 라인은 상대적으로 독립적인 별도의 작업으로 개별적으로 제어 할 수 있습니다.진공 파이프라인에서 진공 시스템의 안정성과 안전성을 보장하기 위해모든 파이프는 스테인리스 스틸로 만들어집니다. | |
|
| 3.7 자동 제어 시스템 | |||
| 1 | 제어 시스템은 SIEMENS PLC200 SIMATIC 시리즈 프로그래밍 가능한 컨트롤러 + 터치 스크린으로 구성되어 전체 프로세스를 제어합니다. | |
|
| 3 | 터치 스크린은 모니터링 및 조작이 쉽습니다. 단축 메뉴와 작동 버튼이 있습니다. 실시간 데이터 곡선을 표시하고 기록합니다. 프로그램 곡선을 설정하고 표시 할 수 있습니다.실제 동작 곡선을 표시합니다., 그리고 실시간으로 현재 장비의 작동 상태를 모니터링. 각 점의 온도, 탱크의 압력 및 진공 정도 기록 및 기록됩니다.그것은 현재 뜨거운 압축 탱크의 작동 상태를 모니터링 할 수 있습니다 (열기, 팬 작동, 밸브 표시 작동 제어, 온도, 압력 및 진공). 뜨거운 압축 탱크 시스템의 경보 포인트 정보는 실시간으로 표시 될 수 있습니다. | |
|
| 4 | 온도, 압력, 시간 및 진공과 같은 작업 절차는 SIEMENS PLC + 터치 스크린에 의해 자동으로 제어됩니다.우리 회사에서 개발한 고효율 및 친환경 난방 및 완화 제어 프로그램이 프로그램은 자동 진공 펌핑, 자동 난방, 자동 열 보존 (일종 프로세스 및 절차를 설정,각 프로그램은 여러 개의 열 단열 섹션을 설정할 수 있습니다.), 자동 부스터, 자동 포장, 자동 배하 (일종 프로세스 및 절차를 설정, 각 프로그램은 부스터 압력 섹션의 다수를 설정할 수 있습니다),작업 시간 전체 과정의 자동 제어. 프로세스 시간, 프로세스 온도 및 프로세스 압력은 라인을 수정 할 수 있습니다. 프로세스는 U 디스크에 저장 될 수 있습니다. 프로세스 프로그램을 설정 한 후,가공자가 가공시간이 끝나면 직접 상품을 가져갈 필요가 없습니다., 인력과 에너지를 절약하기 위해. 백업은 수동 작동 기능을 가지고 있으며 전체 프로세스 제어 프로세스를 완료하기 위해 자동 및 수동으로 작동 할 수 있습니다. | |
|
| 5 | 온도와 압력 진공 곡선은 자동으로 생성되어 전체 프로세스를 모니터링합니다. | |
|
| 6 | 온도 및 압력 진공 역사 보고서는 자동으로 생성되며 U 디스크는 인쇄에 연결 될 수 있습니다. | |
|
