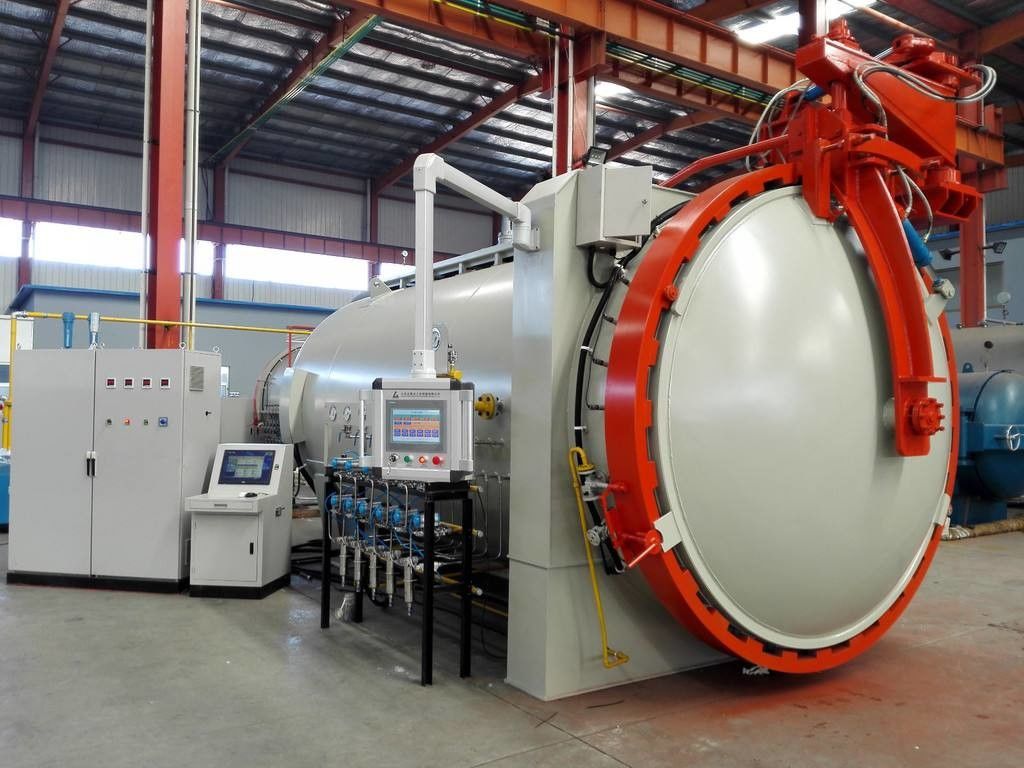

0.6x0.8M ASME 기준을 가진 전기 난방 탄소 섬유 오토클레이브 작은 합성 오토클레이브

0.6x0.8M 전기 가열 탄소 피버 오토클라브 ASME 표준







1간략한 소개



지난 10년 동안 우리는 새로운 재료의 발전을 목격했습니다. 우수한 기계적, 물리적 특성을 가지고 있습니다.점점 더 많은 응용 프로그램을 찾고 있습니다.우리는 탄소섬유와 합성물질로 구성된 탄소섬유와 합성물질로 구성된 합성물질이라고 부르는데, 합성물질은 탄소섬유와 합성물질의 합성물질로 구성된 합성물질로 구성되어 있으며, 합성물질의 합성물질은 합성물질로 구성되어 있다.

오토클라브는 탄소 섬유와 樹脂 매트릭스 복합물 (폴리마이드, 비스마레마이드, 에포시 樹脂 및 열탄화 樹脂 매트릭스 등) 의 핫프레싱 모양을 만드는 데 중요한 장비입니다.제품 품질은 오토클라브 내부에서 얻을 수 있으며 다른 다분화 방법에 비해 기계적 특성이 최대 20-30% 증가합니다.제품 외부 압력을 가하지 않습니다.

OLYMSPAN 오토클래브로 얻을 수있는 순환의 신뢰성과 정확성은 제품의 높은 품질 표준을 달성하고 유지할 수 있습니다.항공우주와 같은 첨단 기술 분야에서 널리 사용됩니다.자동차, 전자제품, 무기, 교통, 스포츠 장비, 새로운 에너지 등

2기본 데이터

2-1. 복합 오토클라브 의 모델 및 크기

오토클라브 모델: OL-CO0608

Ø 실제 지름: 600mm

Ø 실제 길이: 800mm

정의: *효과적 지름은 오토클라브의 작동 지름입니다.

*효과적길이는 복합재료의 실제 길이를 가리키는 것입니다.

2-2 생산 성능

Ø 제품 크기: 최대 600mm x 800mm

2-3. 전기력

작동 전압: 220/380VAC, 3P+N+PE, 50/60Hz

제어 전력: 220VAC/50Hz/24VDC

물과 공기 공급:

냉각 물 소비 ~ 2m³/h

냉각 물 압력: 최소 3 바 ~ 최대 6 바

Ø 제어 장비의 제어 공기: 5 ~ 7bar

오토클라브용 공기 출처 최대: 15 바

3- 오토클라브의 일반적인 특징과 작동 과정

3-1. 일반적 특징

OLYMSPAN 오토클라브는 압력 용기로서 압력, 압력 및 진공을 효과적으로 제어할 수 있는 강압 공류 난방 장치로 가열될 수 있습니다.첨단 설계로, 강제 공류 fun 및 모터 단위로 구성, 출력 난방 전력 시스템은 0-100% 조절할 수 있습니다, 압력, 냉각 및 배기가스 구성 요소의 비례 제어.그것은 공정 곡선에 따라 균일한 온도와 압력을 얻을 수 있습니다. 온도는 가열, 유지, 냉각 단계에서 확인됩니다. 가열 / 냉각 경사가 운영자에 의해 설정 될 수 있습니다. 압력은 압력화, 유지, 방출 단계에서 조정됩니다.

3-2 작업 과정

OLYMSPAN 오토클라브의 전체 작업 프로세스는 17개의 세그먼트가 있습니다. 각 세그먼트에서 온도, 압력, 진공 및 세그먼트 시간의 값을 HIM와 PC에 의해 설정하고 모니터링 할 수 있습니다.그리고 운영 프로세스는 PLC 제어 시스템에 기반을 둔 우리의 독점적으로 개발된 소프트웨어에 의해 실현 될 것입니다.OLYMSPAN 오토클라브는 다양한 복합 재료를 제조하기에 적합하며 완벽한 제품 품질을 보장 할 수 있습니다.



OL-CO0608











예를 들어 요리법:





Vacu1: 최소 진공 압력 Vac2: 최대 진공 압력

누르세요1: 전압 압력.2:최종 압력

Temp1: 첫 번째 세그먼트의 온도 Temp2: 두 번째 세그먼트의 온도

Temp3: 세 번째 세그먼트의 온도 Temp4: 네 번째 세그먼트의 온도

Temp5: 냉각 및 방출 온도

T1: 첫 번째 세그먼트 T2의 유지 시간:두 번째 세그먼트의 시간 유지

T3: 세 번째 세그먼트 T4의 유지 시간:4 분량의 시간 유지



(1) 복합 재료의 빈과 폼을 진공 가방에 넣고, 그리고 함께 오토클라브에 넣어, 마지막으로, 진공을 설정 포인트에 진공을 얻을, 진공 시작: Vacu1

(2) 가열을 시작, 온도 설정점까지 상승:Temp1, 동시에, 압력화, 압력 설정점까지 상승: 누르십시오.1, 그 다음 첫 번째 유지 단계 시작, 유지 시간은 설정 포인트 T1입니다.

(3) 첫 번째 유지 단계 완료, 계속 열, 온도 설정 포인트로 상승: Temp2, 진공 Vacu2 또는 대기 압력, 그리고 두 번째 유지 단계 시작,유지 시간은 설정점 T2입니다..

(4) 두 번째 유지 단계, 압력화 완료, 압력 상승 설정 포인트: 누르십시오.2.

(5) 계속 가열, 온도 설정점까지 상승: Temp3, 세 번째 유지 단계 시작, 유지 시간은 설정점 T3입니다.

(6) 세 번째 유지 단계가 완료되면 계속 가열합니다.온도는 설정점으로 상승합니다: Temp4, 네 번째 유지 단계를 시작하기 시작했습니다. 유지 시간은 설정점 T4입니다.

(7) 네 번째 유지 단계를 완료하고 냉각 단계를 시작하여 온도가 설정점으로 떨어질 때까지:Temp5.

(8) 공기 방출

3-3. 레시피 미리보기

저축할 수 있고

다른 요리법을 선택하세요.



3-4 제어 시스템 구조





3-5. 운용 사양

3-5-1 압력

압력 매개체: 압축 공기

최대 작업 압력:1.5Mpa (15bar)

Ø 최대 설계 압력:1.6Mpa (16bar)

압력화 속도: 0~0.6bar/min 평균 속도 0bar에서 최대 작업 압력까지

Ø 압력 절감 속도: 최대 작업 압력에서 0bar까지 0-0.6bar/min 평균 속도

3-5-2 온도

최대 작업 온도:240°C

Ø 배의 설계 최대 온도:250°C

0-3°C/min 온도: 주변 온도에서 180°C까지의 평균 공기 온도와 1200Kgs의 강철로 된 오토클라브에 기초합니다.

Ø 냉각 속도: 230°C에서 50°C의 평균 공기 온도와 600Kg의 강철의 오토클라브에 기초하여 0-3°C/min

3-5-3 진공

제한 진공: ≤-0.098Mpa

최대 작업 진공: ≤-0.098Mpa

Ø 진공을 펌프하는 8가지 방법

Ø 철거된 빈 도로의 수는 8개

4장비 세부 정보

4.1. 일반 구조





4-2 압력 용기

빠르게 열 수 있는 문이 있는 압력 용기중국 GB150.

4-3. 문을 빨리 닫는 것

Ø 전체 시스템은 4개의 부품으로 구성되어 있습니다. 이 둘은 기어 플랜지, 구동 장치, 밀폐 반지 및 고온 보호 시스템입니다.

Ø 수압 작동 문 열기, 닫기 및 잠금. PLC 시스템으로 제어됩니다.

Ø 밀폐 고리는 실리콘 고무로 만들어졌으며, 고온에 저항합니다.

Ø 문 근처에 있는 전기 상자에 있는 스위치로도 수동으로 작동할 수 있습니다.

■ 문 종류: 열기왼쪽옆으로.

4-4. 단열 시스템

단열:내용 단열

Ø 단열물질:세라믹 섬유

Ø 내부 금속판: 스테인레스 스틸, 0.7mm

■ 단열 두께: 100~150mm

4-5. 바닥 지원 및 철도

Ø 철도 로딩, 증가 된 로그: 400kg, 증가 된 로딩은 선택적으로 제공 될 수 있습니다.

Ø 철도 종류:평각철

바닥 부하: 400kg 가딩은 선택적으로 제공 될 수 있습니다.

■ 바닥지판의 형태: 리플판 (4mm)

4-6. 난방 시스템

Ø 난방 시스템은 세 개의 난방 구역과 용기의 바닥에 설치된 난방 요소로 구성되어 있어 유지 관리가 용이하다.

Ø 전기 난방, 튜브형 난방 장치

Ø SCR로 제어되는 다중 뱅크

0-100% 출력

Ø 난방 과정은 온도에 의해 제어됩니다.

컨트롤러, 모드는 PID 제어, 그리고

PLC 시스템으로 조직됩니다.

압력 구성 요소

Ø 입수 및 배기가스 밸브, 비율 조절, 전기 공기 조절 밸브.

Ø 수동 배기가스 밸브, 3 조각의 볼 밸브.

Ø 배기가스 소음 억제기 (음소 흡수기) 는 소음을70DB. 1 pc

압력 변환기: 1

정확성: +/- 50mbar (0.005Mpa)

압력 측정기:1

압력 조절 허용도:±0.1bar

4-8. 냉각 시스템(열 교환기)

Ø 열 교환기는 유지 관리를 용이하게 하기 위해 오토클라브의 바닥에 위치한다.

스테인레스 스틸 열 교환기, 모든 내부 빗 부품을 스테인레스 스틸.

Ø 주 냉각 제어 장치의 비율 냉각 밸브.

Ø 전 냉각 제어용 공기 스프레이 및 미스트 워터 밸브.



4-9. 강제 환승 시스템 (공기 순환 시스템)

Ø뜨거운 공기 통로



OLYMSPAN 복합 오토클라브는 일반적인 오토클라브와 다릅니다. 방사선 공기 통로가 필요하지 않고 바닥을 앞 공기 공급 시스템으로 사용합니다.이 독특한 디자인 특징은 고객에 대한 비용을 감소, 그리고 온도를 더 균일하게 만듭니다.

Ø순환용 엔진 팬

모터는 오토클라브에 부착되어 있고, 팬을 직접 움직입니다.

Ø순환 엔진 팬의 주요 매개 변수

전력:2.2KW, 주파수 변환 제어

연결 형식: 직접 연결

정형 회전속도:1000r/min ((380V/50HZ),

팬 휠: 4# 원심 반동기,

바람 압력:1100Pa

흐름 속도:6000M³/h.



Ø셰프트 밀폐 및 냉각

완전히 밀폐 된 특수 모터, SKF 고온 시리즈와 함께 베어링. 구조는 유지 관리가 쉽습니다.분리된 물 펌프와 흐름 스위치를 장착한 셰프트 물 냉각 장치로 물 흐름을 모니터링하고 충분한 물 흐름을 확보하지 못하면 자동으로 시종/주기를 중지합니다.



4-10. 온도 모니터링 부품

Ø 온도 조절 허용도:±2.5°C

Ø 공기 온도 열쌍: 1, 고정

PC 모니터링/통제, 데이터 획득을 포함한 K형

하이 리미트 안전 열 쌍: 1 고정

PC 모니터링/통제 등 K형

Ø 부분 열쌍:8, 움직일 수 있습니다

타입-K, PC 모니터링, 데이터 획득 및 제어 포함



4-11 진공 시스템

4-11-1진공 소스 포트: 총 6개

4-11-2각 소스 포트는 다음을 포함합니다.

Ø 1⁄2" 내부 스레드 파이프 관절

PC 제어 진공 선택 밸브, 3 조각 볼 밸브, 스테인레스 스틸.

PC로 제어되는 환기-공기 선택 밸브, 3 조각의 볼 밸브, 스테인레스 스틸.

○ 스테인레스 스틸 튜브, 1⁄4"

4-11-3진공 변환기 포트: 총 6개

4-11-4각 진공 변환기 포트는 다음을 포함합니다.

Ø 1/2" 내부 가닥 파이프 관절

Ø 3개의 공 밸브, 스테인레스 스틸

- 스테인리스 스틸 파이프, 1⁄2"

4-11-5진공 변환기: 총 8개

■ 검증 압력: -1 바 -16 바

4-11-6진공 필터: 총 8개

높은 휘발성 함량 (즉, 고온 폴리마이드) 을 가진 복합재료 경화 용도진공 필터는 높은 온도 가열 작업 중에 휘발성 물질과 용매를 응축하는 데 훨씬 효과적입니다..

4-11-7각각의 진공 소스는 개별적으로 제어됩니다. 진공과 환기를 할 수 있습니다. 그리고 진공 가방 파열의 경우 각각 개별적으로 종료됩니다.

4-11-8진공과 측정의 분리

4-11-9원을 시작하기 전에 자동 진공 누출 테스트



4-12 제어 시스템

Ø 제어 시스템은 복합재료 분야에 대한 연구 개발을 기반으로 개발됩니다.그리고 그것은 프로세스의 자동 관리에 대한 한 PLC와 시스템의 감독에 대한 한 PC로 구성됩니다.전체 시스템의 작동은 독점적으로 개발 된 소프트웨어 패키지-TPC ((열 처리 제어) 에 기반합니다.

비밀번호로 보호된 로그인 액세스, 운영자는 이름과 비밀번호로 보안 로그인 양식에 액세스하여 시스템에 로그인 할 수 있습니다.

Ø 가열, 압력, 진공, 환기, 냉각 및 배기 동작을 포함한 완전 자동 작동무결성 검사 정보 및 실행 오버라이드 컨트롤, 예를 들어 변경 세그먼트, 최종 실행 등

Ø 수동 작동 화면은 사용자가 수동 제어 온도, 압력, 진공, 팬 및 밸브를 허용 할 수 있습니다.

Ø 다른 작업 과정 요구 사항에 따라, 그것은 세그먼트 시간, 제어 TC, 온도 값, 온도 속도, 진공 값, 압력 값, 압력 속도 등을 정할 수 있습니다.그리고 그것은 또한 라이브 운영에서 매개 변수를 수정할 수 있습니다.

Ø 각기 다른 진열 레시피를 선택하고 저장할 수 있으며, 압력, 진공 및 온도의 실시간 및 역사적 경향을 표시할 수 있습니다.저장 모든 처리 데이터와 그것의 종이 없는 기록 기능 작업 곡선 및 프로세스 매개 변수의 보고를 실현할 수 있습니다.

Ø 모든 장치의 동작과 안전 시스템 정보를 지속적으로 모니터링 할 수 있습니다. 안전 잠금, 문 닫기, 문 잠금 등과 같이.

Ø 초온 및 초압 경보 및 진공 누출과 같은 다양한 안전 보호 기능을 포함한 음성 및 시각 경보 시스템 및 진단 및 고장 탐지 화면,치료 주기의 오차 이상, 부품 고장 등

Ø 난방 제어 장치는 운영자가 제품 또는 공기 또는 최소한의 T / C 판독에서 제어 할 수있게합니다. TPC는 제어 TC를 가지고 있으며 운영자는 공기 TC, 높은 TC 또는 낮은 TC를 선택할 수 있습니다.

Ø TPC는 모든 센서에 대한 캘리브레이션 및 인증 화면을 갖추고 있습니다. 검증된 표준과 비교할 때 센서 값이 정확하지 않을 때마다 캘리브레이션이 일반적으로 필요합니다.

Ø 고객은 제품 정보에 등록, 로그인 및 입력, 인트라넷 또는 원격 제어를 구현 할 수 있습니다.

Ø 제품 품질을 향상시키기 위해 데이터 출력, 인쇄, 분석 요구 사항을 실현 할 수 있습니다.

UPS (불중절 전원 공급), 전력:1000VA



4-13 안전 시스템:

도어 닫기, 문 닫기 및 잠겨있는 위치 증명을위한 기계적 및 전기적 인 잠금, 오토클라브의 압력이 0.2 바 이상이면 오토클라브를 열 수 없습니다.

Ø 과도한 온도 또는 과도한 압력에 직면했을 때 자동 알람이됩니다. 온도가 넘었을 때 자동 온도를 떨어 뜨리고 압력이 넘었을 때 자동 방출됩니다.

Ø 압력 방출을 위한 비상 밸브가 있습니다.

중국 GB150 인증을 받은 안전 압력 완화 밸브

◆ 저기압 경보, 저기압 스위치, 저기압 완화...

Ø 순환 팬 모터 작동 표시.

Ø 오토클라브의 전체 작동을 차단하기 위한 오토클라브 안전 장치에 장착된 사람.

Ø 문 열고 닫는 동작이 있을 때 시각적 경보.

Ø 응급 정지 버튼을 누르면 진열 주기를 중단합니다 모든 압력 조절 밸브, 압력 조절 밸브, 주요 냉각은 안전하지 않습니다.



4-14. 페인트

OLYMSPAN 오토클라브는 초록색으로 칠하고 고방광 "다크 블루"색으로 칠합니다. 고객

요청한 색상은 선택적으로 인용할 수 있습니다.



5주요 기술 데이터 및 복합 오토클라브 가격

5.1 모델#OL-CO0608 복합 오토클라브
- 아니	설명	단위	사양 및 매개 변수
1	효과적 작업 지름	mm	600
2	효과적 인 작업 기간	mm	800
3	디자인 압력	MPa	1.6
4	최대 작업 압력	MPa	1.5
5	최대 압력화 속도 (평균)	바/분	0.06
6	최대 압력 감소율 (평균)	바/분	0.06
7	안전 밸브 배기가스	MPa	1.55
8	설계 온도	°C	250
9	최대 작동 온도	°C	240
10	최대 난방 속도 (공기의 평균)	°C/분	3.0
11	최대 냉각 속도 (공기의 평균)	°C/분	3.0
12	시험 중 열 부하	1kg	400kg의 강철
13	평형 상태의 온도 균일성	°C	±2
14	외부 껍질 온도 최대 온도	°C	<60
15	빠르게 열기 문 모드	- 젠장	수력
16	근로중계	- 젠장	압축 공기
17	난방 모드	- 젠장	전기 (공류 + 방사선)
18	히터	- 젠장	인콜 튜브형 난방기
19	난방력	KW	15
20	순환 팬 모터의 양	세트	1
21	순환 팬 모터의 힘	KW	2.2
22	열쌍 유형	- 젠장	타입 K
23	공기 온도 열쌍	조각	2
24	부분 온도 열쌍	조각	8
25	압력 변압기의 양	조각	1
26	진공 선	조각	8
27	진공 탐사기의 양	조각	8
28	각 진공 선의 PLC 제어 밸브	---	진공 및 환기
29	최대 진공 압력	MPa	-0.098
30	표준 제어 모드	---	PLC+PC
31	제어 소프트웨어	---	열처리 제어 (TPC)
33	단열형	---	내부
34	단열물질	---	세라믹 섬유
35	단열 두께	mm	100-150
36	단열 금속 판	---	스테인리스 스틸
37	작업 환경 온도	°C	최소 20°C 최대 +45°C
38	작업 환경의 습도	---	<60%
39	전원 공급	---	220/380VAC, 3P+N+PE, 50/60Hz
40	무게	1kg	₹1500





6. TPC 제어 시스템 (열성 프로세스 제어)

6-1 TPC에 대한 간략한 소개

오토클라브 구성 요소와 센서는 TPC 제어 시스템으로 모니터링 및 제어됩니다. TPC는 OLYMSPAN의 컴퓨터 제어 소프트웨어의 Windows XP 버전입니다.TPC는 2006년에 OLYMSPAN에 의해 대부분의 오토클라브 애플리케이션에 대한 단일 소프트웨어 제어 플래서로 개발되었습니다..

6-2 뛰어난 통제 는 성능 을 발휘 하는 열쇠 이다

대부분의 사람들은 복합재 제조의 세계에서 제어 시스템은 자동 클라브 성능, 사용성 및 신뢰성을 보장하는 핵심 요소라고 동의할 것입니다.심지어 가장 좋은 오토클라브도 열악한 제어 시스템으로 인해 장애가 될 것입니다.특히 대용량의 복합재를 가공할 때OLYMSPAN은 우리의 제어 소프트웨어와 처리 성능을 향상시킬 수있는 기능 / 기능에 우리의 R & D 노력의 큰 부분을 집중했습니다, 신뢰성, 그리고 자율주행 장치에서 가벼운 제조.

6-3 TPC 소프트웨어의 특징과 기능

오토클라브는 하나의 PC 또는 기본 및 백업 아키텍처 (선택) 에 구성된 검증된 TPC 컴퓨터 제어 소프트웨어로 제어됩니다.

Ø사용 편의성- TPC는 시장에서 가장 진보된 제어 소프트웨어 제품이지만, 소프트웨어는 여전히 사용하기 매우 쉽습니다.모든 화면과 기능은 사용성을 극대화하고 운영자의 효율성을 높이기 위해 설계되었습니다예를 들어, 부품 입력, 누출 테스트 및 기타 실행 전 작업은 장비의 "문 개방" 시간을 줄이기 위해 간소화되었습니다.

Ø안전- TPC 소프트웨어는 다음과 같은 능력을 포함합니다:

l 각 운영자, 감독자 또는 엔지니어에 대한 사용자 계정을 생성합니다.

l 각 사용자에게 특정 독립적인 권한과 제한을 부여합니다.

l 시간 스탬핑을 포함하여 사용자 로그인 및 로그아웃 작업을 추적하기 위해

l 특정 기간 동안 작동하지 않는 후에 자동 로그아웃을 프로그래밍합니다.

Ø탁월한 신뢰성TPC는 클라이언트-서버 패키지로 설계되었으며 현장에서 신뢰성이 입증되었습니다.그래서 TPC는 엄격한 가동시간 규격을 충족하도록 설계되고 테스트됩니다.우리의 TPC 단일 PC 시스템 중 많은 것은 큰 문제 사고없이 수년 동안 여러 장의 장비를 제어합니다. TPC의 생산 시간은 모든 경쟁 제품보다 훨씬 낫습니다.

Ø자동 부재 (선택)TPC는 두 번째 PC를 통해 작업 및 데이터의 100% 리드원스를 지원합니다. TPC 레벨 II 및 III 시스템에서는 두 개의 PC가 장비의 기본 및 백업 제어에 사용됩니다.1차 PC 장애가 발생할 확률이 거의 없는 경우, 백업 PC는 컨트롤을 취하고 원활하게 실행을 계속할 것입니다. 백업 PC는 또한 기본 PC 장애까지 및 이후 데이터의 완전한 백업 복사본을 가질 것입니다.정상 작동 중, 두 PC를 모두 볼 수 있고/또는 작동 할 수 있습니다.

Ø첨단 치료제 통제- OLYMSPAN은 중국의 오토클라브에서 복합재료의 완화를 위한 첨단 제어 장치의 설계와 구현에 선도적인 기업입니다.TPC 소프트웨어는 제품 품질을 향상시키기 위해 특별히 설계 된 수백 가지 옵션을 포함합니다.여기에는 고급 요리법 제어, 공기 온도 제어, 부분 온도 제어, 부분 경사량 제어, 공기 경사량 제어, 외열 제어,그리고 다른 물질 특성, 적극적인 통제, 그리고 다른 많은 것들이 있습니다.

Ø포괄적 보고- TPC는 다른 패키지와 함께 제공되는 것보다 훨씬 더 강력하고 유연한 광범위한 보고 기능을 가지고 있습니다.당신은 데이터베이스 질의에 의해 특정 실행을 선택하고 화면 그래프 형식으로 표시 및 / 또는 인쇄 트렌드 날짜를 선택할 수 있습니다, 숫자 로그, 통과 / 실패 보고서, 메시지 로그 및 기타 다양한 형식. 또한 화면 확대 및 트렌드 뷰에서 패닝을 지원합니다.

Ø원격 제어/보기- TPC는 단일 고객 네트워크에서 여러 PC에 의해 볼 수 있고 제어 할 수있는 유일한 패키지입니다.다른 경쟁 제품과 달리 PC-Anywhere를 사용하여 장비 PC를 "통제"합니다., TPC는 네트워크에서 운영자, 엔지니어, QA / QC 직원 및 관리자에 의해 프로세스의 동시 작동 및 시청을 허용합니다. 최대 10 개의 동시 클라이언트가 지원됩니다.

Ø최신 정보- TPC는 정기적으로 유지 관리 및 업데이트되어 사용자들의 요구에 따라 최신 기능과 기능을 제공합니다.





6-4 예제 화면 이미지

다음 스크린 이미지는 전형적인 OLYMSPAN 복합 오토클라브 구현을 제공합니다.

7,복합 오토클라브 구성

Ø PC: 델

PLC: 시멘스

주요 전기 부품: 슈나이더

Ø 셸: GB 150 인증 중국 표준 OLYMSPAN,CHINA

Ø 히터: 전기 난방 튜브형 히터.

■ 단열물질: 세라믹 섬유

보호 장갑: 스테인레스 스틸

Ø 열 교환기: 304 스테인리스 스틸, 중국 쑤랑

SCR: 시마덴, 중국

Ø 전기-공압 조절 볼 밸브: 야마타케, 일본

PID 컨트롤러: Omron, 일본

Ø 한정 스위치: 일본 오몬

Ø 특수 모터: OLYMSPAN, 중국

Ø 열쌍: OMEGA

압력 변압기: 하니웰

진공 펌프: BUSCH

8포장

8-1.장치는 장거리 바다 및 육상 운송과 양측의 부재로 발생할 수있는 거친 취급을 고려하여 적절히 포장 / 포장됩니다.

8-2.물품이 좋은 상태에서 설치 현장에 도착할 수 있도록 습도, 강물, 곰팡이, 스크래치, 흔들림 등으로부터 적절한 보호가 이루어집니다.

8-3.선적 표시 및 경고를 명확하게 칠하고 상세한 포장 목록 (중)

(영어) 는 포장지의 외부에 단단히 고정됩니다.

9배달, 설치 및 품질 보증

9-1 배달

배송 기간은 보증금을 받은 후 90일입니다. 하지만 배송시간은 포함되지 않습니다!

9-2 설치

9-2-1설치 및 운용은 구매자의 도움으로 1명 x 20일 (최다) 가 소요됩니다. 생산 교육은 같은 기간 동안 수행됩니다.

9-2-2항공권, 보험, 기숙사 및 판매자의 서비스 팀의 식사를 포함한 국제 여행 비용은 구매자에게 부과되어야 합니다.

9-3. 품질 보증

판매자는 14개월의 품질 보증을 제공하며, 이 기간 동안 판매자는 열등한 품질, 부적절한 설계 또는 서비스로 인한 모든 장비 장애에 대해 책임을 져야 합니다.

10. 워크샵 보기

11 지불 기간

계약금액은 구매자가 판매자에게 다음과 같은 방법으로 지급한다.

1전체 가치의 30%는 T/T에 의해 보증금으로 지불됩니다.

2. 70% 공장 밖으로 나오기 전에.

대체 조건은 고려 될 수 있지만 조건의 변경은 시스템의 전체 가격에 영향을 줄 수 있습니다.

12서비스 조건

12.1 판매 전 서비스:

고객 선택 장비에 대한 상대적 기술 데이터를 제공. 설계 바닥 계획, 기본 일반 도면 및 공고.

12.2 판매 중인 서비스:

계약이 성사되면, 우리는 모든 항목을 실행하고 모든 제조 과정에서 관련 기준을 엄격히 유지합니다. 고객과 연락을 유지하고품질과 기술이 요구 사항을 충족시킬 수 있습니다..

12.3 판매 후 서비스:

현장에서 설치 및 교육을 위한 고객 지원. 1 년 동안 유지 보수 및 수리. 고객은 왕복 항공권 및 숙박 비용을 지불해야합니다.

13코테이션 유효성

우리의 제안은30일우리가 공식적인 방법으로, 팩스, 이메일 또는 택배로 보내면 됩니다.



14더 많은 조건은 최종 계약에 설명 될 것입니다.
